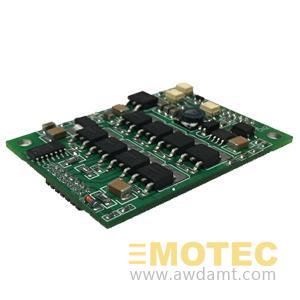

SD253兩相步進驅動器 | 兩相混合式步進驅動器
SD253驅動器可以通過USB線連接電腦，對其“輸出電流”，“細分?jǐn)?shù)”進行設置；
● 輸出電流：0~3A(峰值)任意可設；
● 細分?jǐn)?shù):400~60000(脈沖/圈)任意可調；
● 輸出電流：0~3A(峰值)任意可設；
● 細分?jǐn)?shù):400~60000(脈沖/圈)任意可調；
● 全細分全平滑控制技術,噪音更低;
● 最大輸入響應頻率:140KHZ;
● 本驅動器有掉電位置記憶功能,在斷電瞬間,驅動器自動記錄電機的位置,在驅動器重新上電時,電機自動回復到掉電前的位置;
● 兩個LED指示燈，當有電源電壓接入時，Power燈亮；有脈沖輸入時，Status燈亮；無脈沖輸入時，Status燈滅；當電機處于不鎖軸的情況下，Status燈閃爍；

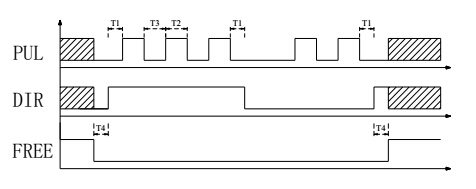

脈沖時序圖
說明：
1、高電平表述光耦導通，低電平表示光耦關斷；
2、高電平的電壓要大于3.2V，電源大于5mA；低電平電壓要小于1V；
3、T1取值要大于5us，表示方向信號要先于脈沖信號建立，滯后于脈沖信號消失；
4、T2表示有效電平寬度，要大于2us；
5、T3表示無效電平寬度，要大于2us；
6、T4表示電機轉動前，從釋放狀態進入鎖軸狀態所需要的時間，大于20us。
● 最大輸入響應頻率:140KHZ;
● 本驅動器有掉電位置記憶功能,在斷電瞬間,驅動器自動記錄電機的位置,在驅動器重新上電時,電機自動回復到掉電前的位置;
● 兩個LED指示燈，當有電源電壓接入時，Power燈亮；有脈沖輸入時，Status燈亮；無脈沖輸入時，Status燈滅；當電機處于不鎖軸的情況下，Status燈閃爍；
脈沖時序圖
說明：
1、高電平表述光耦導通，低電平表示光耦關斷；
2、高電平的電壓要大于3.2V，電源大于5mA；低電平電壓要小于1V；
3、T1取值要大于5us，表示方向信號要先于脈沖信號建立，滯后于脈沖信號消失；
4、T2表示有效電平寬度，要大于2us；
5、T3表示無效電平寬度，要大于2us；
6、T4表示電機轉動前，從釋放狀態進入鎖軸狀態所需要的時間，大于20us。
