精度達±1 μm。
更為平穩的速度控制，超強的位置穩定性。
優異的堅固性、可靠性和安全性
RESOLUTE直線光柵提供廣泛的柵尺選項，如下所述。RESOLUTE還提供絕對式圓光柵選項。
RESOLUTE支持多種“開放”和“專有”型的串行通信協議，可方便地與眾多工業標準控制器連接。
配FASTRACK™ RTLA鋼帶柵尺的RESOLUTE絕對式直線光柵
FASTRACK是Renishaw推出的在導軌上安裝的創新直線光柵系統。該系統提供±5 μm/m精度，采用堅固耐用不銹鋼材質，是安裝簡單快捷的托架型光柵系統。
此外，F(xiàn)ASTRACK柵尺的拆卸和更換快捷方便，即使在空間狹小受限的場合也如此，非常適合需要分段運輸再進行最終安裝的大型機器或者容易損壞的軸。
FASTRACK光柵系統設計用于要求高精度和柵尺方便拆卸的應用場合，由兩根體積輕巧但很堅固的導軌組成。 兩根導軌牢牢固定住Renishaw輕薄小巧的新型柵尺，允許其在自身膨脹系數范圍內任意膨脹，滯后幾乎為零。實際上，在整個工作溫度范圍內，采用中心固定的2 m軸上的滯后僅為亞微米級。 如果柵尺損壞，可從導軌上拆下并迅速更換柵尺，即使在空間狹小受限的場合也如此，從而減少了機床停機時間。
目前提供的最大柵尺長度是10米。

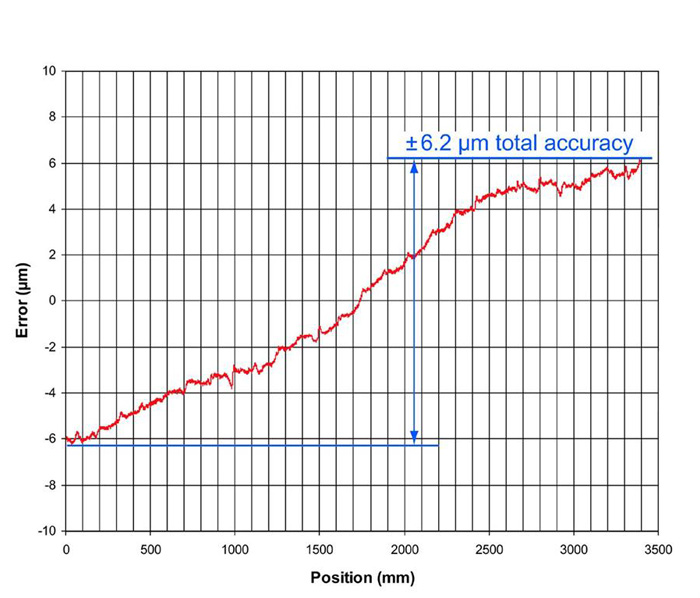

Typical accuracy graph for FASTRACK-linear encoder scale
配RSLA高精度不銹鋼柵尺的RESOLUTE絕對式直線光柵
RSLA柵尺具有小柵距系統的性能，并保留RESOLUTE的所有優勢。 RSLA光柵在長達10 m的范圍內，在5 m長度范圍內總體精度優于±4 μm -- 業內首創！ 系統由RESOLUTE讀數頭和30 μm柵距的RSLA不銹鋼柵尺組成，具有獨特的單通道絕對刻度，將絕對位置數據和移相信息整合為一個代碼。 RSLA具有超低電子細分誤差 (SDE)、極低的抖動，采用先進的光學檢測技術，分辨率可達1 nm，而且安裝簡單，是測量精度要求嚴格的長行程應用場合的理想解決方案。
RSLA采用特殊成分不銹鋼制造，熱膨脹系數低為10.8 μm/m/°C，具有很高的耐腐蝕性。 RSLA的性能可與小柵距玻璃光柵相媲美，但使用起來與鋼帶光柵一樣方便；可以方便的成卷存放，一旦展開，就可以向柵尺一樣使用。 堅固的柵尺具有比傳統玻璃柵尺更小的截面尺寸，但操作和安裝更為簡便，沒有破損危險。

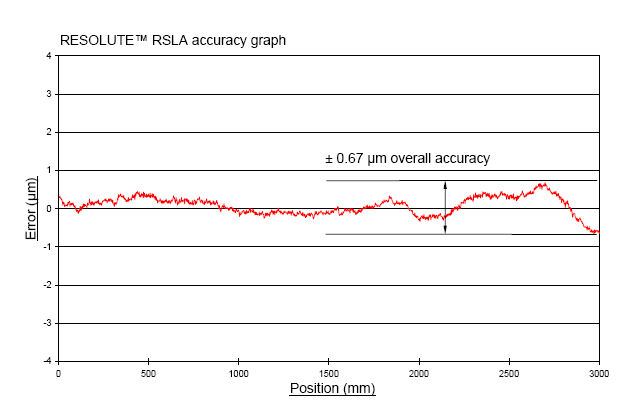

Typical RESOLUTE RSLA absolute optical encoder accuracy graph
配RELA高精度因鋼柵尺的RESOLUTE絕對式直線光柵
對于那些要求“零”熱膨脹的極高精度的應用場合，RESOLUTE可以配RELA絕對式因鋼 -- 一種低膨脹的鎳/鋼合金柵尺。
由于Renishaw的獨創和超精密刻劃工藝，RELA柵尺在在1 m范圍內精度可達1 μm;這一指標根據國際標準確認并一一校準。
因鋼在0°C - 30°C的溫度范圍內熱膨脹系數約為0.6 μm/m/°C。為了讓高級用戶對如此微小的影響進行補償，每個因鋼的準確CTE都經過測定并在校準證書上標明。
除了極低的熱膨脹系數外，因鋼還具有優異的堅固性。 柵尺截面尺寸比易損的玻璃柵尺更小，操作和安裝更為簡便，沒有破損危險。

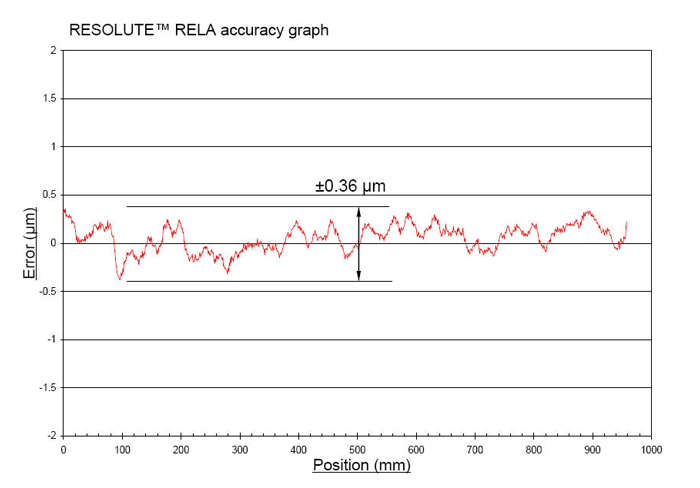

Typical RESOLUTE RELA absolute optical encoder accuracy graph
